CRG テクニカルアドバイス
対象モデル ： ～2013モデル
RoadRebel, BlackStar, KT1, BadBoy, DarkKnight
| フレーム組み付け時の注意事項 |
| ステアリングシャフトの組み付けの際は、芯出しを行いセンターを出してから ナットを締め付け、ステアリングシャフトが軽く回る様にしてください。 右記の動画をご参照ください。 |
|
| ピロボールの取り付け位置は、右図のようにステアリングシャフトの取り付け部センターに取り付けてください。（スタンダード状態） |  |
| ピロボールの取り付け位置は、右図のようにナックルの取り付け部の外側に取り付けてください。（スタンダード状態） |  |

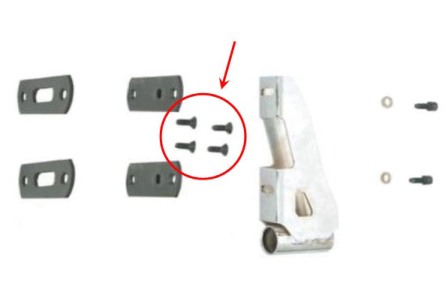

| SNIPER アライメントシステム SNIPERアライメントシステムは、 キャンバー、キャスターの調整が、別々に調整出来き、あらゆるセッティングを可能にします。 アライメントアジャスターは、ミリ単位でのセッティングを可能にし、レーザー式アライメントゲージを使用しても、正確に測定可能です。 妥協を許さない、正確な測定が可能なプロフェッショナルパーツが標準装備となりました。 また調整も簡単に行えるため、アライメントゲージを取り付けたまま短時間で調整可能です。 取り扱い方法は右記の動画をご参照ください。 |
|

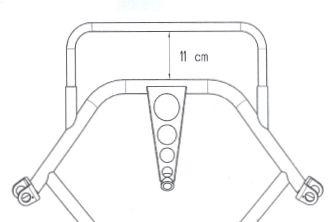

| フロントバンパー/ロアを取り付ける際は、フロントバンパーとメインフレームまでの距離は11cmにしてください。 |  |
| 横から見てフロントスポイラーがメインフレームより下に出ないように注意してください。 フロントスポイラーの角度はフロントバンパーの止め位置によって微調整できます。 |
 |
| ブレーキシステムについて ブレーキのエア抜きを行ってください。 ブレーキオイルはDOT4を推奨します。 ROCK OIL Brake Fluid DOT4 オイルレベルはマスターシリンダーに刻印されているラインを下回らないようにしてください。 ブレーキオイルが不足しているとブレーキが適正に制動しないことがあります。 またオイルが多すぎるとブレーキキャリパーピストンが適正に動かないことがあります。 ブレーキパッドが減ってくるとピストンの突出量が増え、マスターシリンダー内のオイルレベルが下がってきてしまいますのでご注意ください。 ブレーキパッドは純正品をご使用ください。 ブレーキホースはフレームにタイラップでしっかり固定してください。 ブレーキカップシールはおよそ25時間走行毎に交換することを推奨します。 オイル交換はおよそ15時間走行毎に交換することを推奨します。 また、雨の日の走行後はマスターシリンダーのダストブーツを開けマスターレバー付近の砂や雨水等を除去し洗浄してください。 雨の走行の際は、マスターブーツ内に雨が進入し、砂やゴミがマスターカップに進入し、オイル漏れを起こす恐れがありますのでご注意ください。 |
  |
| ブレーキパッドボルトは強く締め付けずに指でボルトが回る程度に締め付けてください。 強く締め付けるとパッドボルトが折れる恐れがあります。 |
 |
|
リアプロテクションとプレートを固定するボルトにはネジロックを塗ることをお勧めします。 リアバンパーのボルトは新品時は緩みやすくなっていますので、まめに増し締めを行いしっかり閉まっているかを確認してください。 |
 |
|
カウルステッカーキットの貼り付け場所は右記をご参照ください。 |
 |
|
フューエルタンクの下側（フロアトレイとの接触面）は、フロアーパネルプロテクションステッカーKIT や薄いクッション材等を貼り付けることを推奨します。 タンクの損傷や傷から保護でき、タンクを固定しているナット部の負担を軽減できます。 走行毎にフレーム各部のチェック、増し締め等を行ってください。 定期的にブレーキシステム、ステアリング周り、シート周り、リアプロテクション、リア周り、リアシャフトイモネジ等の各部の点検を行ってください。 |
| セットアップガイド |
|

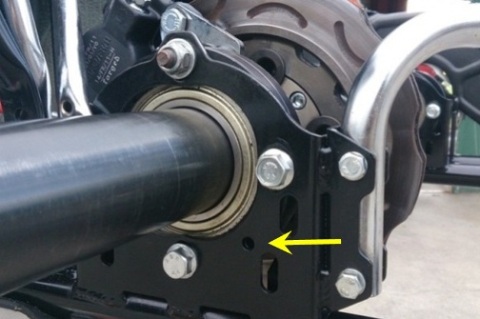

ベースセッティング（スタート時の基本セットアップ）について BLACK STARにつきましては、フロント及びリアの車高をセンターにして、そこからセットアップをしていくことを推奨いたします。 リアの車高は、M6のボルトを用意し、ベアリングホルダーに開いているM6の穴（各２ヶ所づつ）にM6のボルトを挿してセンターを調整してください。 新車購入時の出荷状態ではリアの車高が下がった状態になっています。 |

|
|

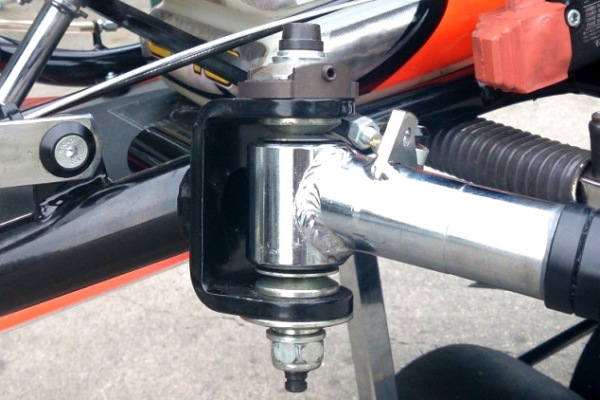

フロントの車高は、右記の画像のようにナックルが真ん中にくるようにスペーサーで調整してください。 新車購入時はフロントの車高が上がった状態になっています。 |
|

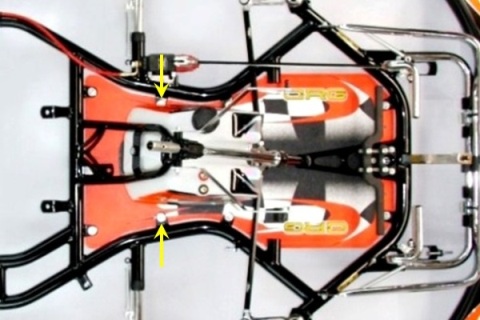

| フロアパネル取り付けボルトは、前から3列目（タンクの横側）を左右外してください。 状況に応じて必要な際は装着してください。 |
|

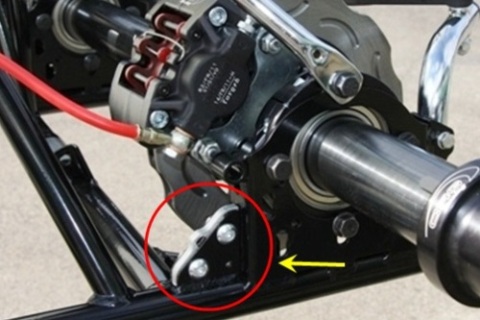

| 新車購入時に装着されているスタビライザープレート（リアシャフトベアリングホルダーハウジングのブレーキ側に付いているプレート）は取り外した状態でスタートして、必要に応じて装着してください。 |
|
ベースセッティング
DRY
フロントトレッド：カラー2枚半
リアトレッド：1,390～1,398mm
アライメント：ネガ4mm、トーアウト2mm
WET
フロントトレッド：カラー4枚半～5枚
リアトレッド：1,360～1,368mm
アライメント：ネガ6mm、トーアウト4mm
キャスター：2段寝かせる
リアシャフトベアリングのセンターのベアリングのイモねじは取り付けないでください。
ステアリングシャフトストッパーは、上側、下側共に少し間隔（5～10mm）を開けて固定してください。
フロントスタビライザー（ナイロン樹脂製）は、サーキットやコンディションに合わせて装着してください。
新車購入時の出荷状態は、リアシャフトはM20が装着されています。 M20で開始して、サーキットやコンディションに応じて付け替えてください。
