ACC3
Aim
ACC3
拡張モジュール
¥61,400(税込￥67,540)
受注発注品
アナログ入力チャンネルを追加するコンパクトサイズの拡張モジュールです。
ACC3では、2チャンネルをスピードセンサ(デジタルパルス入力)にも割り当てられるようになりました。
入力ポートは4チャンネルで、温度センサだけでなく、各種変位センサなど、様々なセンサを接続することが可能です。
各種設定可能な4チャンネル(最大200Hz)、0-5V / 0-12V / 熱電対対応。[2チャンネルは速度入力にも対応]
ケーブル長(CAN側)（0.5m、1m）と、アナログケーブルタイプ（センサーx4、センサーx2＋TCx2、TCx4）をご指定ください。
これまで、MyChron6シリーズに温度以外のセンサを接続する場合、専用のモジュール(MYCHRON拡張・タイヤ温度センサモジュール)を利用する必要がありましたが、最新のファームウェアでACC3にも対応しました。

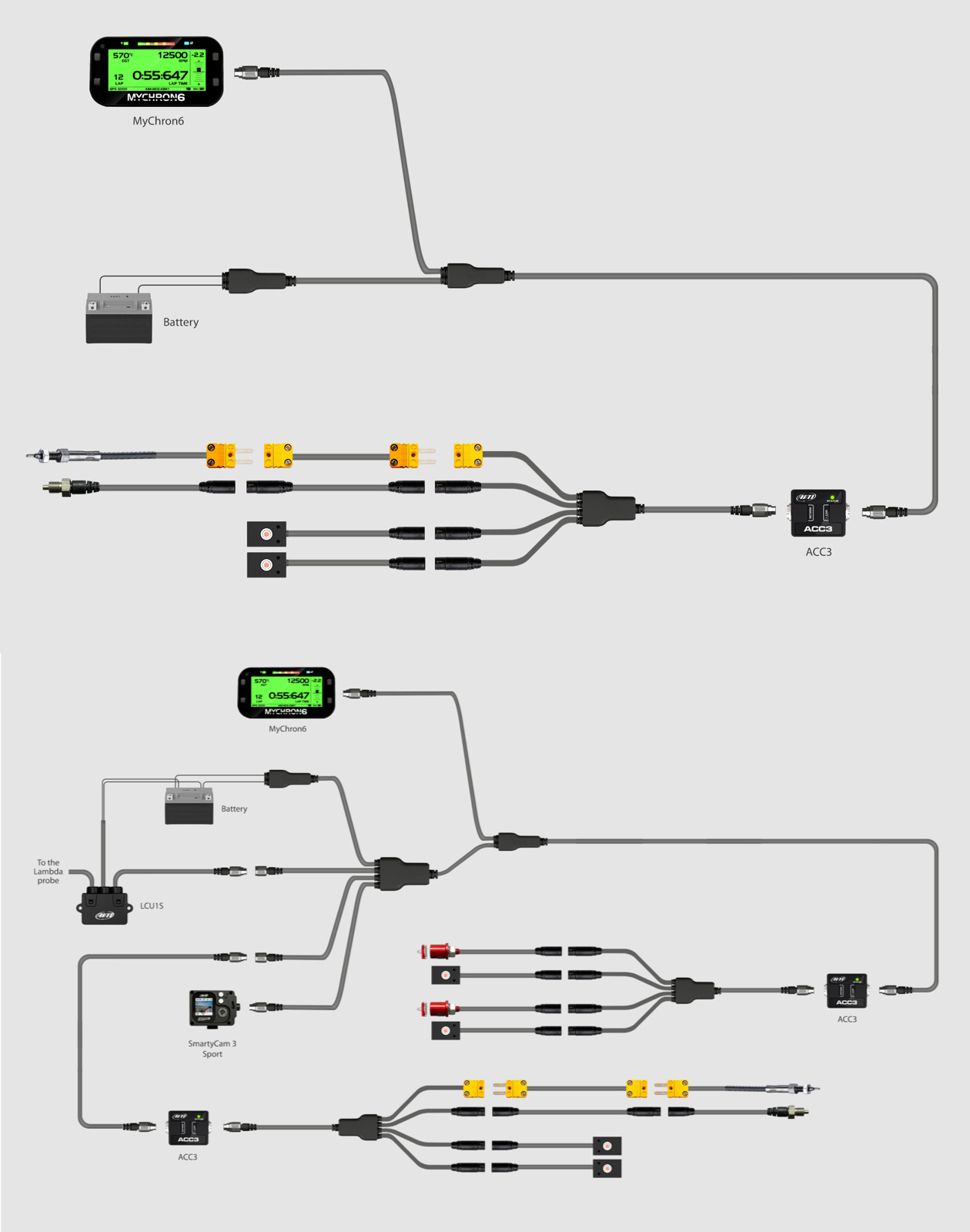

ACC3は2セット接続でき、最大8チャンネルの増設が可能です。これまでと同様に、MyChron6本体メニューで全て設定できます(PCは不要です)。
また、ACC3はコンパクトサイズで軽量のため、設置しやすくなっています。さらに、熱電対にも対応するなど、これまでよりも柔軟な組み合わせが可能です。
なお、ACC3をMyChron6シリーズに接続して使用する際には、下記にご注意ください。
外部12V電源が必須となります。 MyChron6の内蔵電源だけでは動作しません。
データハブ2ポートタイプなども利用できますが、レーシングカートで接続しやすい専用ケーブルも、2タイプ同時リリースされています。
ACC3に標準付属となるアナログ分岐ケーブルの、接続コネクタタイプをご確認ください。
設置場所などを工夫すると、追加の延長(変換)ケーブルなしに接続可能となるため、719タイプが使いやすくなります。
旧モジュールから入れ替えの場合には、712タイプ分岐ケーブルを利用します。
カート用の液温センサ(抵抗無しPt100タイプ)は、そのままでは接続できません。ケーブルかセンサのどちらかに、プルアップ抵抗が入っている必要があります。
カート用を接続する場合には、MYCHRON拡張と同様の、プルアップ抵抗入り専用ケーブル(オプション)を利用します。
バイク・四輪用の抵抗入りPt100タイプセンサを利用することも可能です。
MYCHRON拡張とタイヤ温度センサモジュールは、すでに販売終了となっており、ACC3に切り替えとなります。
商品いついての詳細等、詳しくはAIMホームページをご覧下さい。
